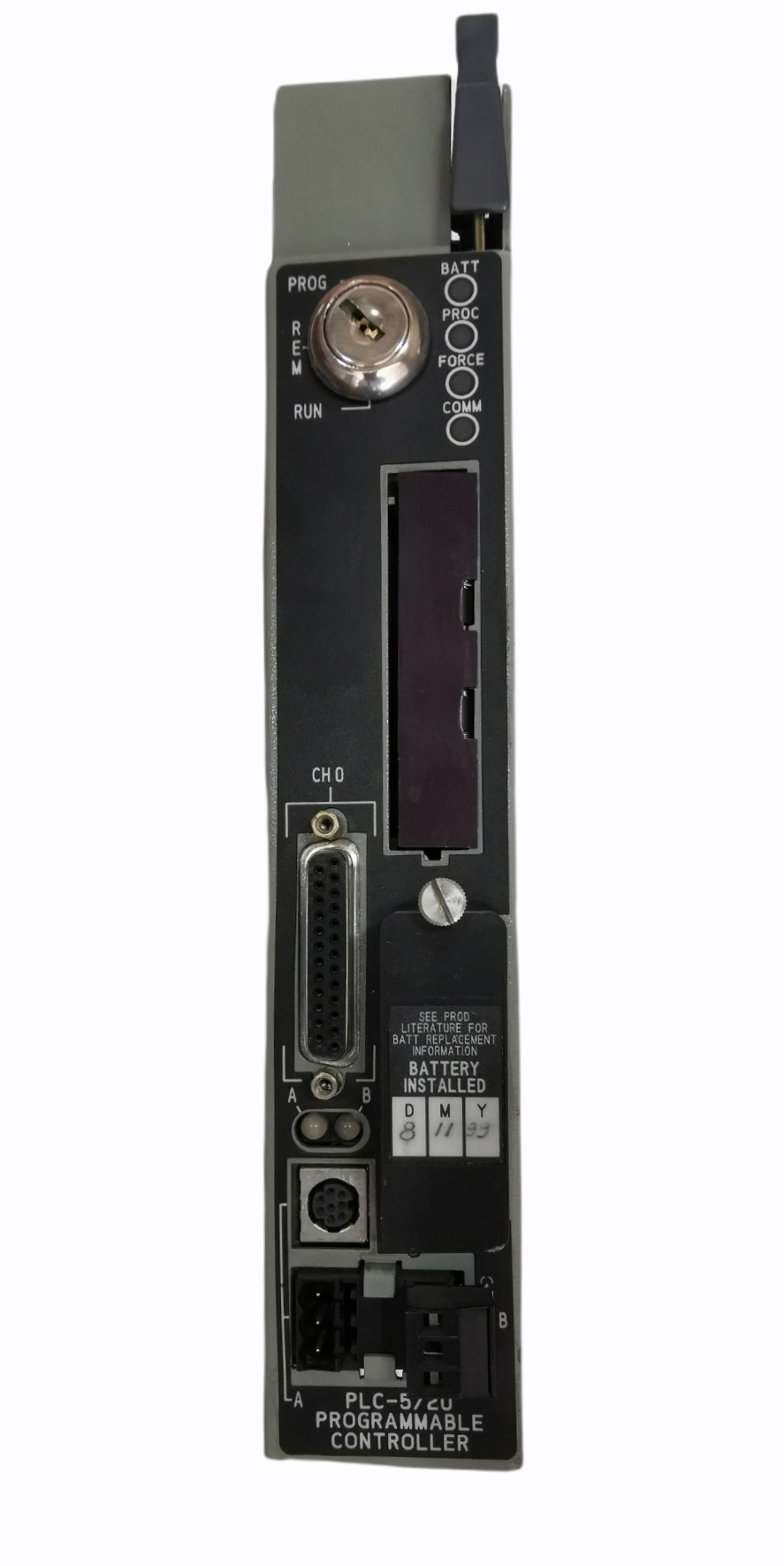

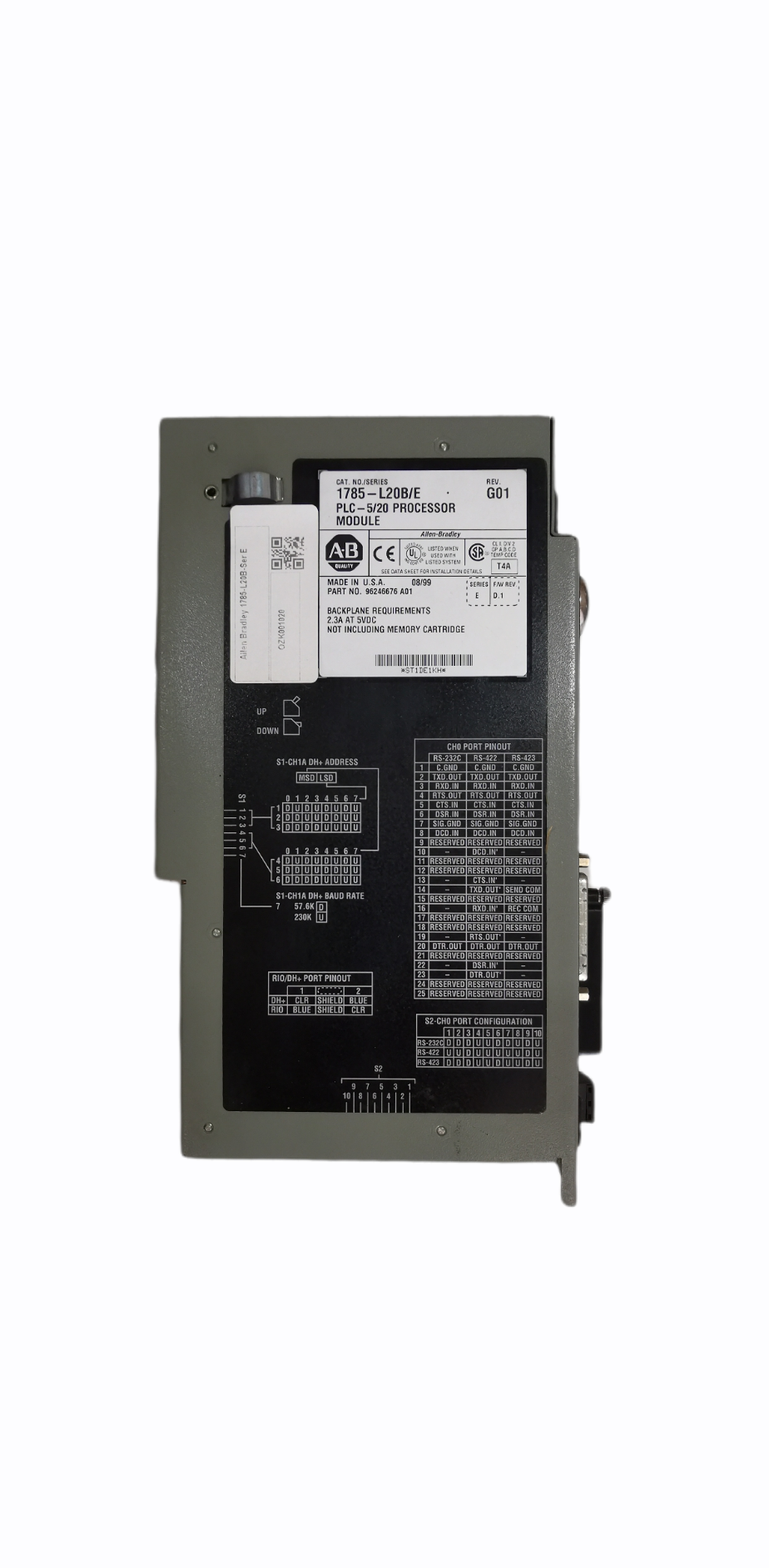

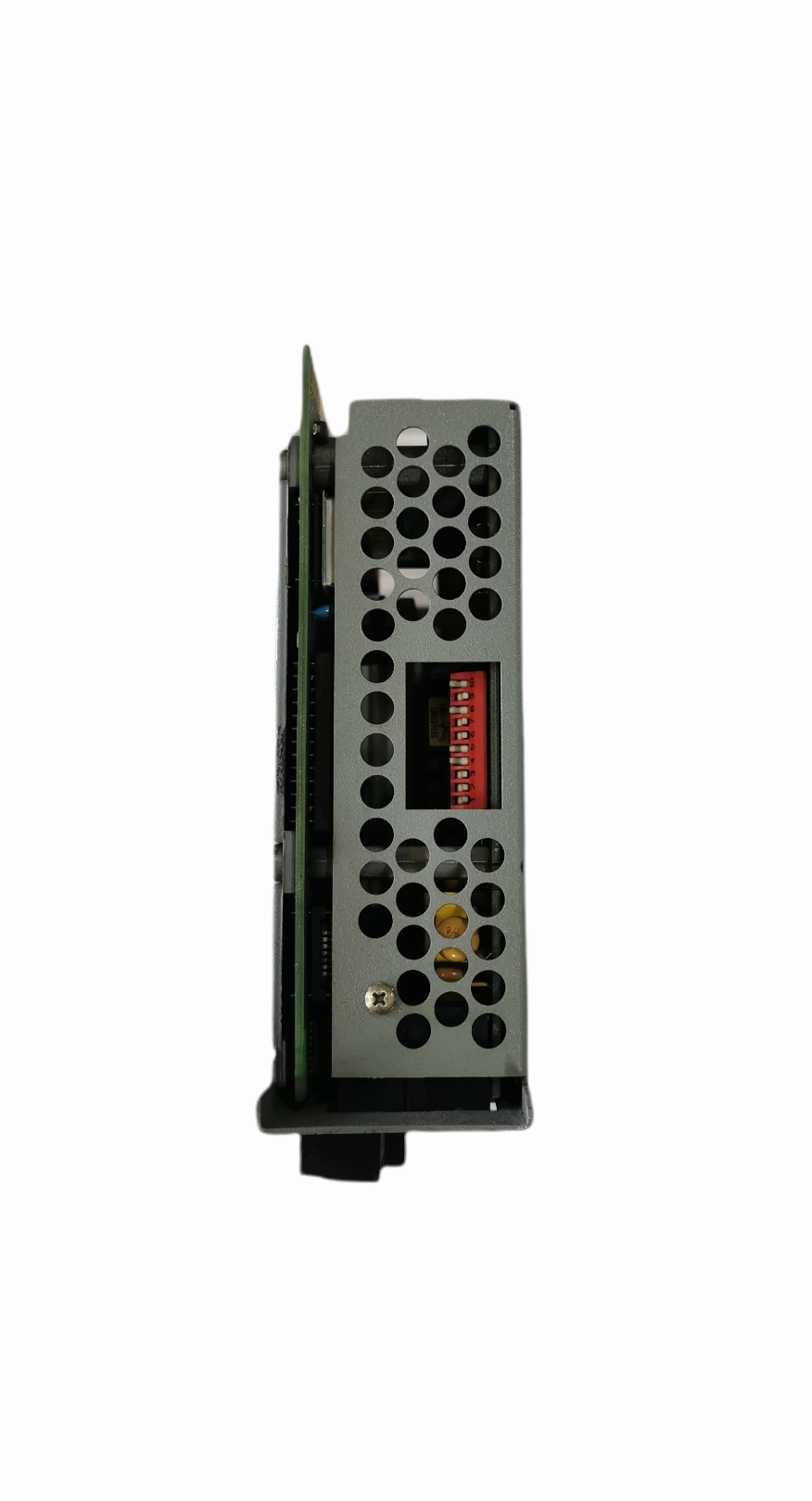

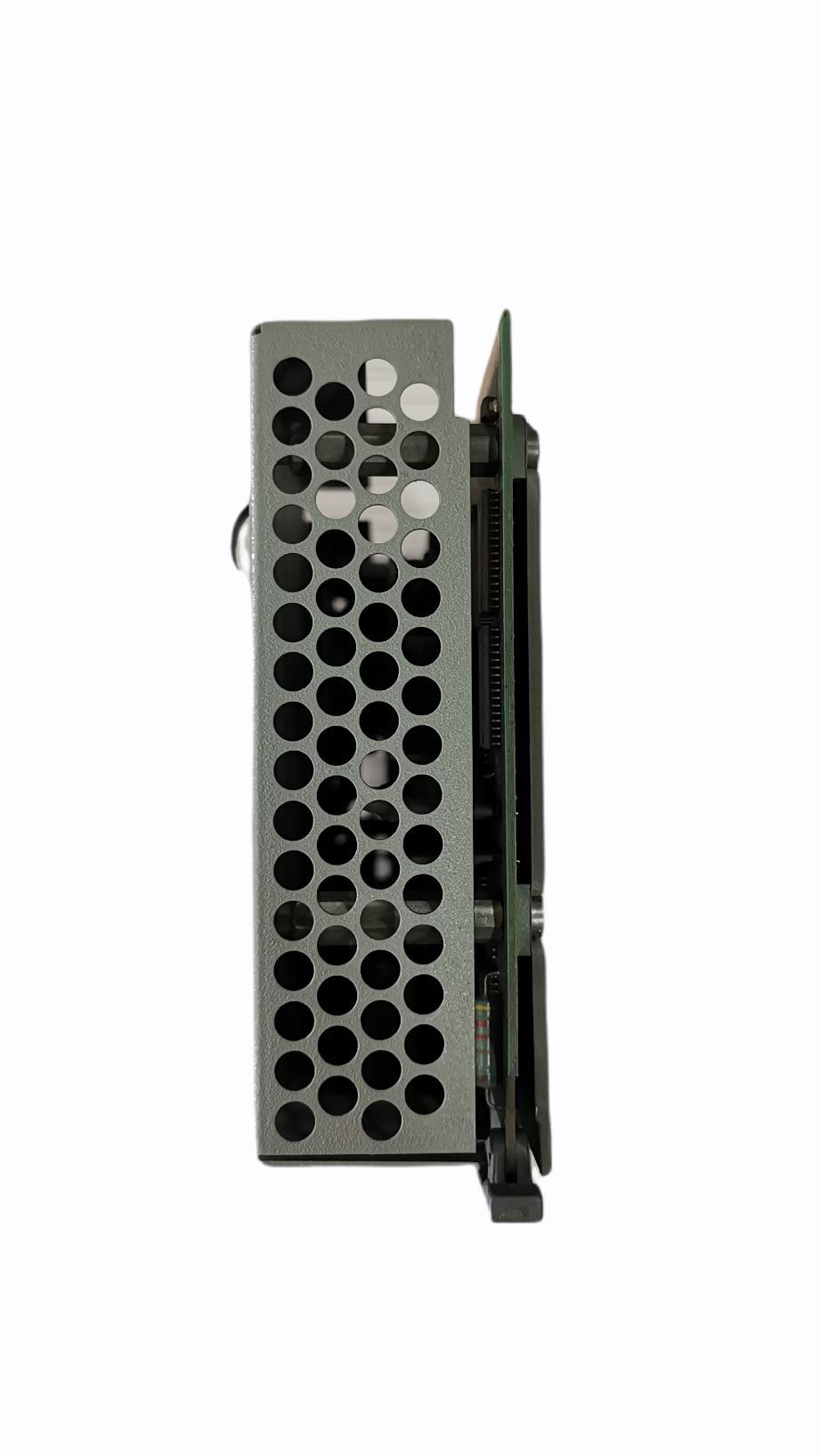

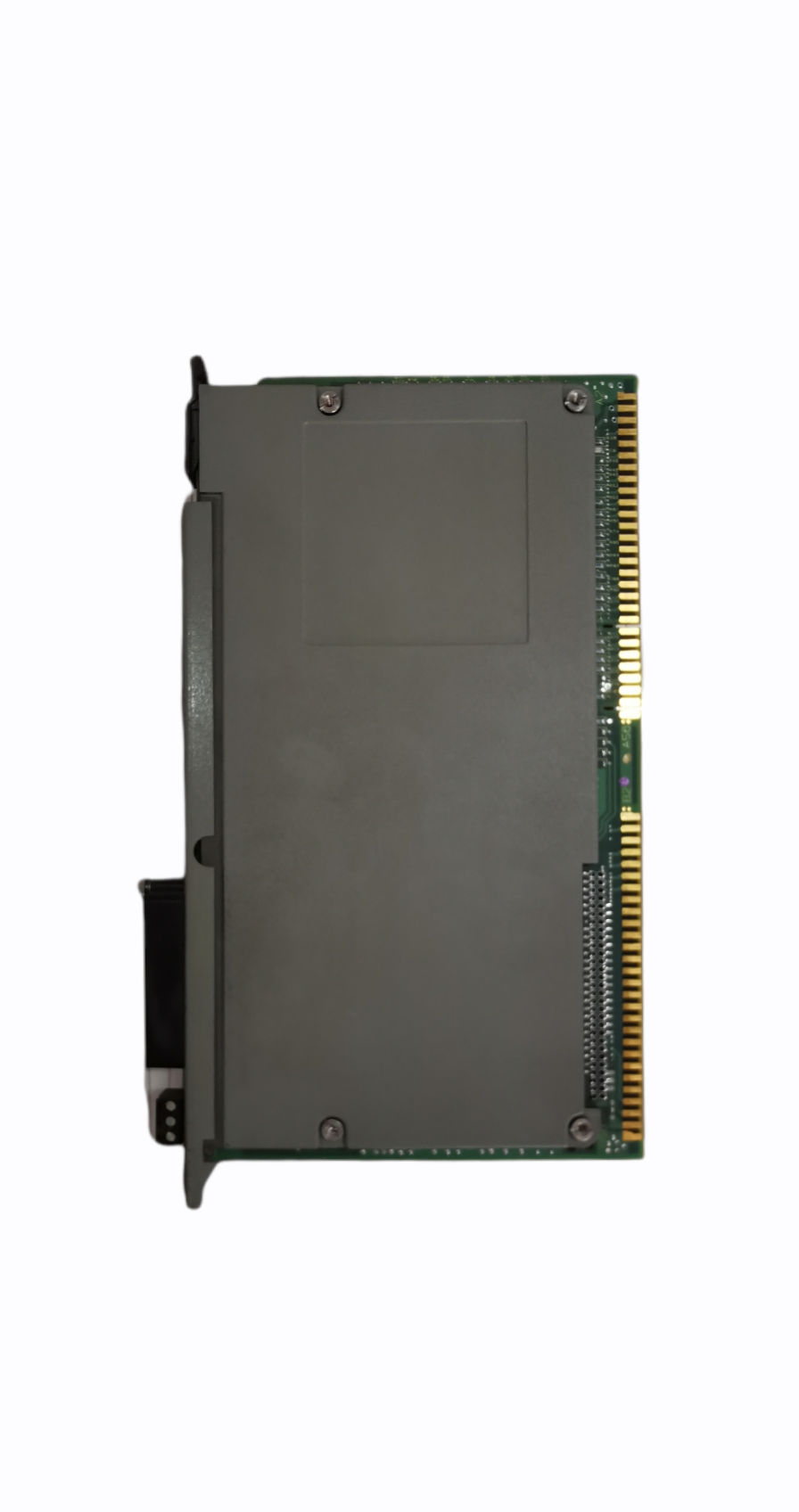

Allen-Bradley 1785-L20B, bir Allen-Bradley PLC5 Kontrol Cihazıdır. Bu denetleyicide 16K kelime kullanıcı belleği vardır, 512'yi (herhangi bir karışım) veya 512 giriş + 512 çıkışı (tamamlayıcı) destekler. Bir (1) DH+ (Sabit), Bir (1) DH+/Uzak G/Ç (Adaptör veya Tarayıcı) Bir (1) seri bağlantı noktası gibi yerleşik iletişim bağlantı noktalarına sahiptir, RS-232 ve 423 ve RS-422A standartları için yapılandırılabilir .
Parça Numarası/Katalog No.: 1785-L20B
Marka: Allen Bradley
Çalışma Dışı Sıcaklık: IEC 60068-2-1 (Test Ab, Paketlenmemiş Çalışmıyorken Soğuk), IEC 60068-2-2 (Test Bc, Paketlenmemiş Çalışırken Olmayan Kuru Isı), IEC 60068-2-14 (Test Na, Paketlenmemiş Çalışırken Olmayan Termal Şok): –40...85 o C (– 40...185 o F)
Çalışma sıcaklığı: EC 60068-2-1 (Test Reklam, Soğuk Çalışma), IEC 60068-2-2 (Test Bd, Çalışma Kuru Isıtma), IEC 60068-2-14 (Test Nb, Çalışma Termal Şok): 0...60 o C (32...140 o F)
Uzak G/Ç: 12 şasi
Maksimum G/Ç Rafı Sayısı: 4 (0-3)
Pil: 1770-XYC
Hafıza: 16 Kword
Gömülü İletişim arayüzleri: 1 DH+ (Sabit) 1 DH+/Uzaktan G/Ç (Adaptör veya Tarayıcı) 1 seri port, RS-232 ve 423 ve RS-422A standartları için yapılandırılabilir
Arka panel akım yükü: 2.3 A
Güç dağılımı: 12W
Güç kaynağı: 1771-P4S, -P6S, -P4S1, -P6S1
Ürün tipi: Programlanabilir Mantık Denetleyici
Ürün Ailesi: PLC5
Modül Tipi: Standart İşlemci
İşlemci: PLC-5/20
Maksimum Kullanıcı Belleği Kelimeleri: 16 Kilokelime
Pil Destekli Statik RAM: Evet
EEPROM Program Yedekleme Seçeneği (1785-ME16, -ME32, -ME64 ve -M100 kullanılarak): Evet
Korumalı Bellek: Numara
Maksimum Toplam G/Ç: 512 (herhangi bir karışım) veya 512 giriş + 512 çıkış (tamamlayıcı)
Maks Analog G/Ç: 512
Raf Başına G/Ç Tarama Süresi: 57,6 kbit/s'de 10 ms, 115,2 kbit/s'de 7 ms, 230,4 mbit/s'de 3 ms
Maks G/Ç Kasası Genişletilmiş Yerel: 0
Maks G/Ç Kasası Toplamı: 13
Maks G/Ç Kasası Evrensel Uzaktan Kumandası: 12
RS-232-C/422-A/423- A Bağlantı Noktaları: 1
Kontrol Yardımcı İşlemci Genişletme Bağlantı Noktası: Evet
UPC: 10612598123978
